这个标题是有点长。但看完NVIDIA和Siemens公开的《Protections for Data Centers Powered by Direct Current》，我最直观的感觉是：800VDC保护是一套系统工程，不是谁动作最快，谁就能把所有问题包下来。

聊到800V数据中心，固态断路器几乎成了绕不过去的设备。

微秒级关断、不依赖机械触点灭弧，保护曲线可以编程，还能上传电流和故障数据。Siemens公开的3QD2半导体断路器，额定电压达到1000VDC，关断速度也是微秒级。看多了很容易产生一个印象：每个机柜装一只SSCB，800VDC的保护问题是不是就解决了？

把NVIDIA和Siemens公开的配电架构完整看一遍，会发现事情没这么简单。SSCB动作很快，但它主要负责尽快切掉故障支路。故障电流由谁限制？切断以后怎么形成可检修的物理断点？健康机柜里的电容怎么避免向故障点放电？母线电压下降的几毫秒里，GPU靠什么继续运行？这些事情，一只SSCB包办不了。

NVIDIA的架构里，本来就不只有SSCB

NVIDIA计划从2027年开始，用800VDC支撑1MW及以上的AI机柜。

1MW除以800V，额定电流约为1250A。

这么大的电流，不会从电力室拉一根线直接送到GPU，中间必然要经过主母线、数据厅、列级Busway、机柜支路和机柜内部DC/DC。

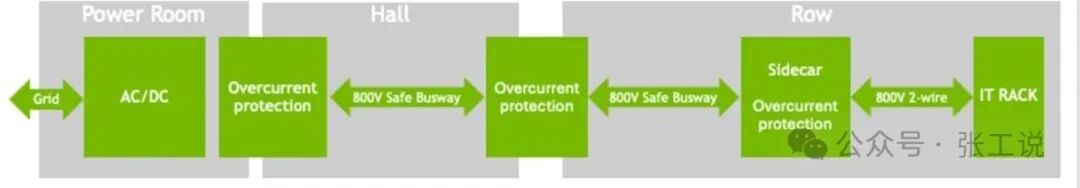

NVIDIA公布的800VDC架构也在多个位置设置了过流保护：

电力室到数据大厅；

数据大厅到设备列；
列级母线到IT机柜。

更值得注意的是，NVIDIA并没有规定这些位置只能使用SSCB。它列出的方案包括“熔断器加隔离开关、固态保护装置或安全断路器”。800VDC保护是沿整条配电链路建立多个故障边界。

SSCB只是其中一个位置上的一种设备。

故障发生后，先动作的可能是上游变换器

800VDC的源头，通常是工业整流器、集中式AC/DC变换器，或者正在发展的SST。（当然我们说的不是现有的sidecar方案，我们过渡到终极形态）

这些设备负责把交流电转换成800VDC，也决定发生短路时，系统最多向故障点输出多少电流。

传统交流系统发生短路后，故障电流主要由电源容量和线路阻抗决定。到了电力电子变换器这里，控制器可以主动限流、降低输出电压，甚至停止开关。这让上游变换器具备了一部分保护能力。

比如，机柜支路发生短路，变换器检测到总电流超过设定值后，可以把输出限制在一定范围内，避免故障电流继续上升。

但它有两个问题。

第一，变换器看到的是总电流，不一定知道究竟是哪个机柜出了故障。

第二，即使变换器停止输出，母线和机柜里的电容仍然储存着能量，还可能继续向故障点放电。（电容在这里有个优缺对比，后面会讲到）

所以，上游变换器可以限流，却无法独自完成支路定位和物理隔离。

它管的是故障电流总量。

至于到底切哪一条支路，还要交给下游保护。

机械直流断路器过时了？

直流没有交流的自然过零点，触点拉开以后，电流仍可能通过电弧继续流动，直流分断比交流更困难。

机械直流断路器的速度比半导体装置慢，但它仍有几个优势：

正常导通损耗低；
技术成熟；
可以承担长延时过载保护；
可以作为下级电子保护失效后的后备保护；
能够形成机械断口。

因此，它更适合放在变换器输出端、800V主母线、母线分段和大功率馈线位置。（这些位置保护的不是一块GPU板卡，而是一段母线、一条馈线或者一个数据厅。）

支路SSCB失效、控制电源丢失或者保护逻辑异常时，上游机械直流断路器仍要承担最后的后备切断。

SSCB再快，机械断路器也不能拿掉。一般的支路故障，SSCB先切；如果SSCB失效、故障没有切干净，或者检修时需要物理隔离，最后还得靠机械断路器。

隔离开关和断路器，不是一回事

严格意义来说物理隔离还是需要隔离开关，机械直流断路器和隔离开关本质区别就是隔离开关有明显分段点。两者职责不同。

直流断路器可以在额定分断能力范围内切断过载和短路电流。

隔离开关主要用于检修，在故障电流已经被切除后，在线路和负载之间形成可以确认的物理断点。普通隔离开关不能直接用来切短路电流，除非它本身具备相应的负荷分断能力。

这一点放到SSCB上尤其重要。

半导体已经关断，不代表线路一定适合检修。器件可能存在漏电流，下游电容也可能继续带电。

完整的固态断路器产品并不只是几只功率半导体。检测、关断、能量吸收、机械隔离、控制电源和故障安全都要一起考虑。

直流熔断器，仍然是一条现实路线

熔断器看起来没有SSCB先进，但它结构简单、导通损耗低、成本可控，而且已经存在1500VDC等级的产品。

它可以出现在多个位置：

变换器或储能输出端；
800V主母线馈线；
Busway分支；
单个机柜支路。

在大故障电流下，熔断器能够快速限流。动作以后，它还会留下一个真实断点。问题是，熔断器的动作时间与故障电流有关。

上游变换器限流也不是越低越好。熔断器要靠足够大的故障电流积累热量，电流压得太低，熔断时间会被拉长，甚至可能不动作。在这段时间里，800V母线仍处于波动或低压状态，健康机柜只能靠本地储能继续供电。故障拖得越久，需要准备的本地储能就越大。

熔断器动作后还要更换，这也会增加维护时间。因此，使用熔断器不是不行，但它不能单独工作。

比较完整的做法是：

这条路线成本和导通损耗相对低，但保护配合更复杂，需要把变换器限流曲线、熔断器时间—电流曲线和负载保持时间放在一起计算。

SSCB最适合的位置，是机柜支路和故障边界

SSCB最大的优势仍然是快。

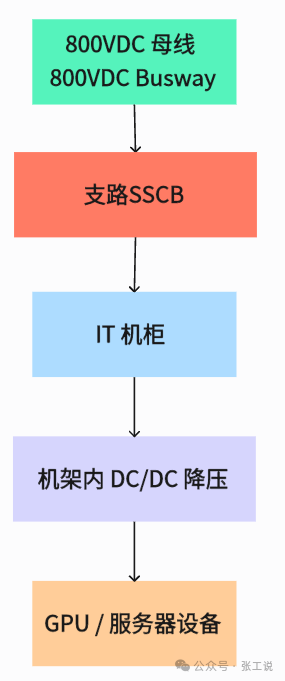

它不需要等待机械机构运动，可以在故障电流刚开始上升时完成电子关断。保护阈值和时间还可以编程，更容易实现机柜支路之间的选择性配合。最典型的位置，是列级Busway到单个机柜的支路。

机柜发生故障后，SSCB先切掉这一支路。上游变换器没有看到足以触发整体关断的大电流，其他机柜可以继续运行。

但这里还有一个经常被忽略的问题：SSCB究竟装在本地电容前面，还是后面？

如果SSCB装在Busway分支端：

Busway → SSCB → 二极管 → 本地电容 → DC/DC

它可以阻止800V母线继续给故障机柜送电，却不一定能切断机柜内部电容向下游故障点放电。

如果希望把本地电容也隔离在故障点之外，保护装置就要设置在电容与故障负载之间：

Busway → 二极管 → 本地电容 → SSCB → DC/DC负载

这样下游DC/DC短路时，SSCB可以同时阻断母线和本地电容的放电路径。

但前面的馈线和电缆仍然需要上一级保护。

SSCB装在哪里，不能只看产品电压和电流。先确定：准备把哪一段划成故障区？

SSHCB解决的是速度与损耗的平衡

纯SSCB正常运行时，全部电流长期流过功率半导体，会产生持续导通损耗。

1MW负载在800V下约为1250A。到了这个电流等级，哪怕导通压降不高，长期产生的热量也不能忽略。

SSHCB，也就是混合式固态断路器，正常运行时让机械触点承担电流，发生故障后再把电流转移到半导体支路完成分断。

IEC 60947-10对这类产品的结构作出了正式定义：半导体开关与机械开关并联，并另外配置用于隔离的串联机械触点。IEC 60947-10:2026它的速度一般不如纯SSCB，但正常导通损耗更低。

因此，SSHCB更适合主母线分段、大功率馈线、列级母线和大电流机柜支路。

如果把SSCB理解成追求最快切断，SSHCB解决的就是：还能不能在足够快的同时，把长期损耗压下来。

E-fuse负责机柜里面，不负责整个数据厅

E-fuse也是用半导体检测和切断过流，因此经常和SSCB混在一起讨论。

但两者所在的配电层级不同。

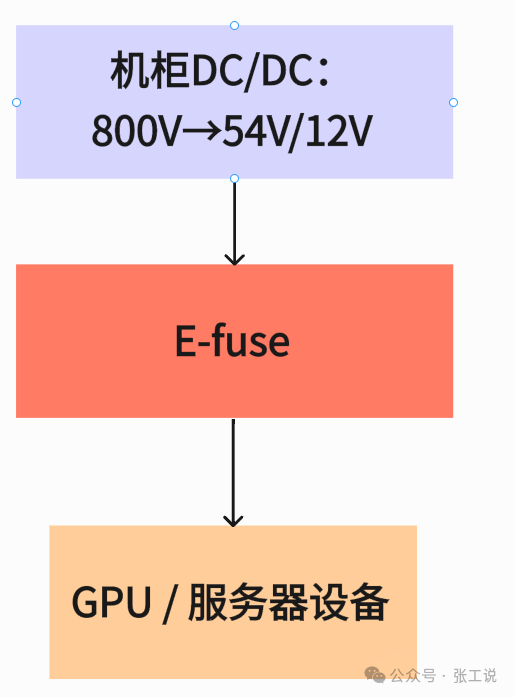

目前常见的E-fuse主要用于设备内部、热插拔输入、电源板和低压DC/DC输出侧。用于服务器和数据中心设备的过流、短路、浪涌及启动电流管理，额定范围属于低压设备级应用。

它更常见的位置是：

E-fuse可以保护一块板或者一个电源模块，却不一定具备800V支路保护所需的电压等级、短路分断能力和机械隔离。

UL也明确区分了支路断路器与补充保护器：补充保护器可以保护设备内部电路，但不能自动替代配电系统要求的支路过流保护。所以，E-fuse可以是优秀的设备级保护，却不能因为名字里带有“Fuse”，就直接放到800V机柜支路上替代断路器。

反向阻断二极管不跳闸，但它决定故障会不会扩散

假设一条800V母线上连接了多个机柜，每个机柜入口都有本地电容。

其中一个机柜或者母线发生短路时，其他机柜的电容也可能通过母线向故障点放电。

这就像所有机柜一起向故障点“泄洪”。

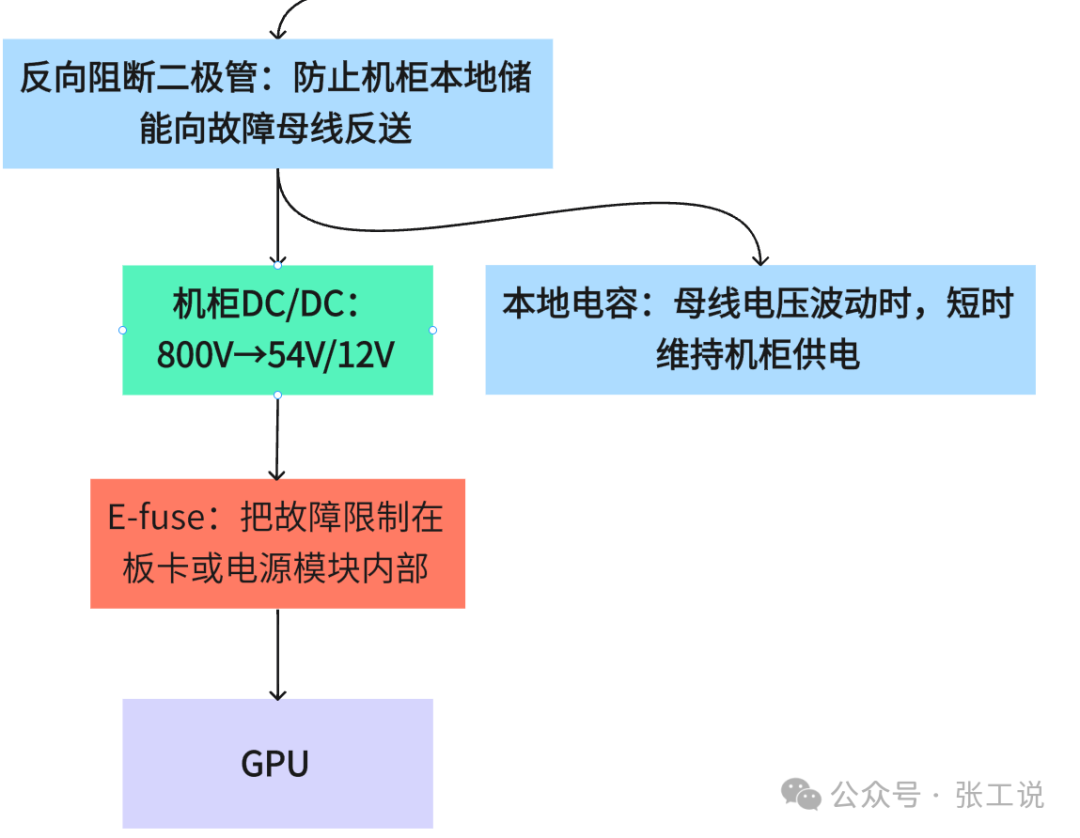

反向阻断二极管通常设置在母线与机柜本地电容之间：

母线正常时，电流可以流入机柜。

母线或者其他支路短路时，二极管阻止本地电容反向向外放电。本地电容留下来的能量，就可以继续给自己的机柜供电。二极管不检测过流，也不负责跳闸。它管的是能量往哪个方向流。

本地电容既是帮手，也是麻烦

AI计算负载变化很快，本地电容首先用于平滑GPU带来的快速功率波动，减少这些高频变化直接冲击上游变换器和母线。

保护动作期间，它还能短时支撑健康机柜。

但故障发生在本机柜内部时，本地电容又会变成故障电流源。

所以电容前后保护装置的位置非常重要：

电容前面的保护，主要切断上游母线；
电容后面的保护，才能直接限制电容向下游故障放电。

举一个量级。

10mF电容充到800V，总储能约为：E=½CV²=½×0.01×800²=3200 J

如果一个1MW机柜允许电压从800V下降10%至720V，可释放的能量约为608J，理想情况下只能维持约0.61ms。

这还没有考虑电容ESR、线路损耗、DC/DC最低输入电压和实际控制动态。

从这个计算可以看出，保护速度为什么重要。

但也能看出另一件事：SSCB动作再快，健康负载能不能撑住，仍取决于本地电容、阻断路径和DC/DC的故障穿越能力。

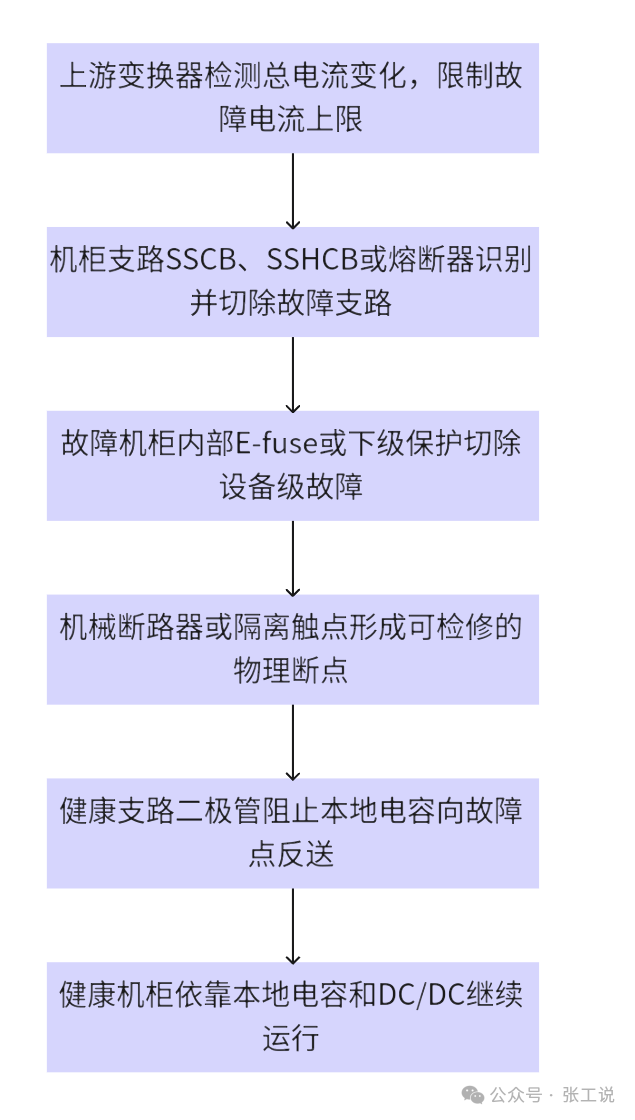

一个机柜短路，完整的动作顺序是什么？

假设某个机柜的DC/DC输入端发生短路。

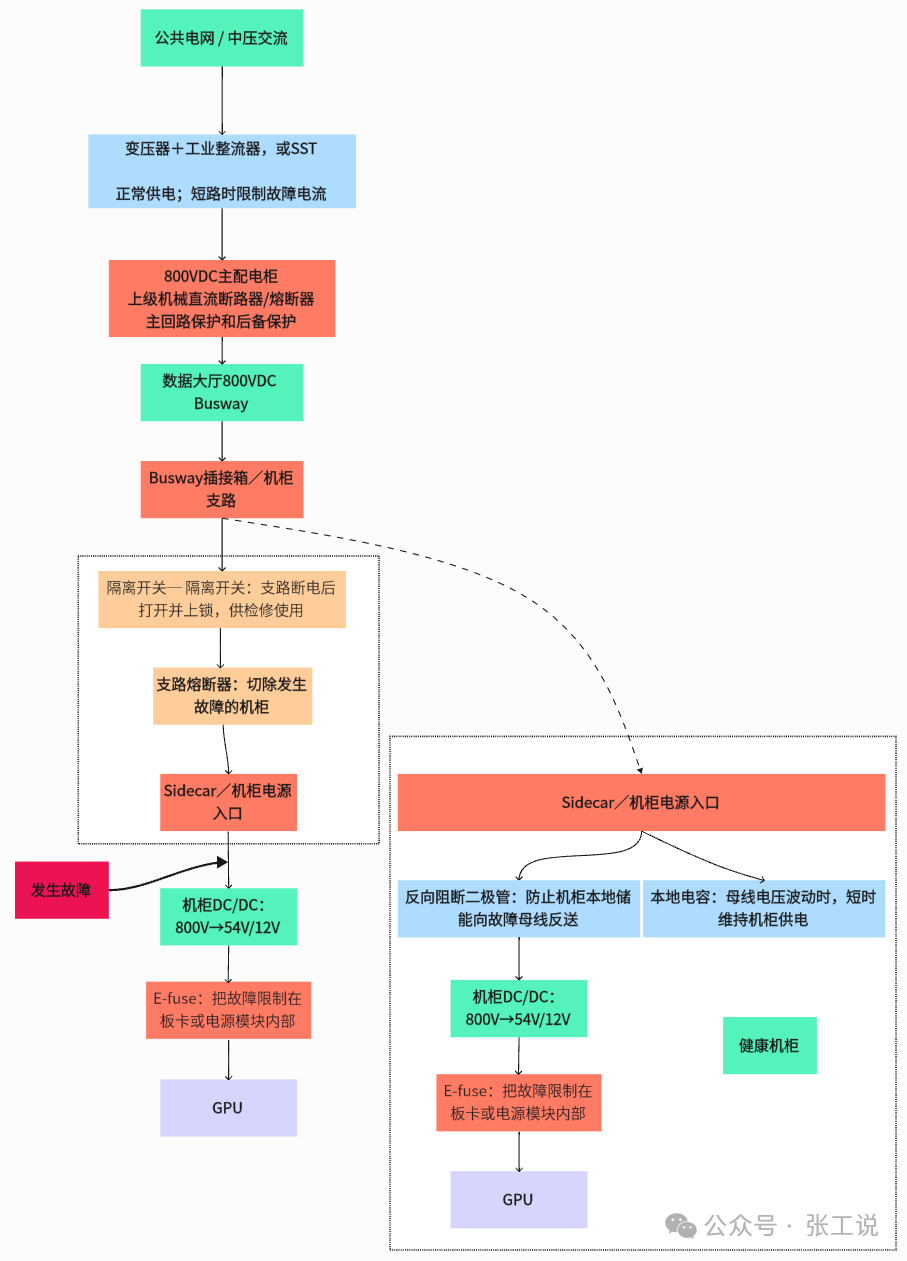

故障发生后的完整过程应该是：

SSCB很重要，这个没有问题。但装上SSCB，并不等于800VDC的保护就做完了。

故障发生后，上游变换器要先限流，否则SSCB面对的故障电流和需要吸收的能量都会更大。SSCB负责快速切掉故障支路，但电子关断不等于物理断开，后续检修还得靠机械隔离。

机柜之间也不能直接并在同一条母线上。反向阻断二极管要拦住健康机柜电容的反向放电，本地电容则负责顶住母线的短时波动，避免没有故障的GPU也跟着欠压退出。

故障范围再小，再往机柜里面，板卡故障由E-fuse处理。

故障范围再往上，机械断路器或熔断器给SSCB留一道后备，防止SSCB自身失效后故障失控。

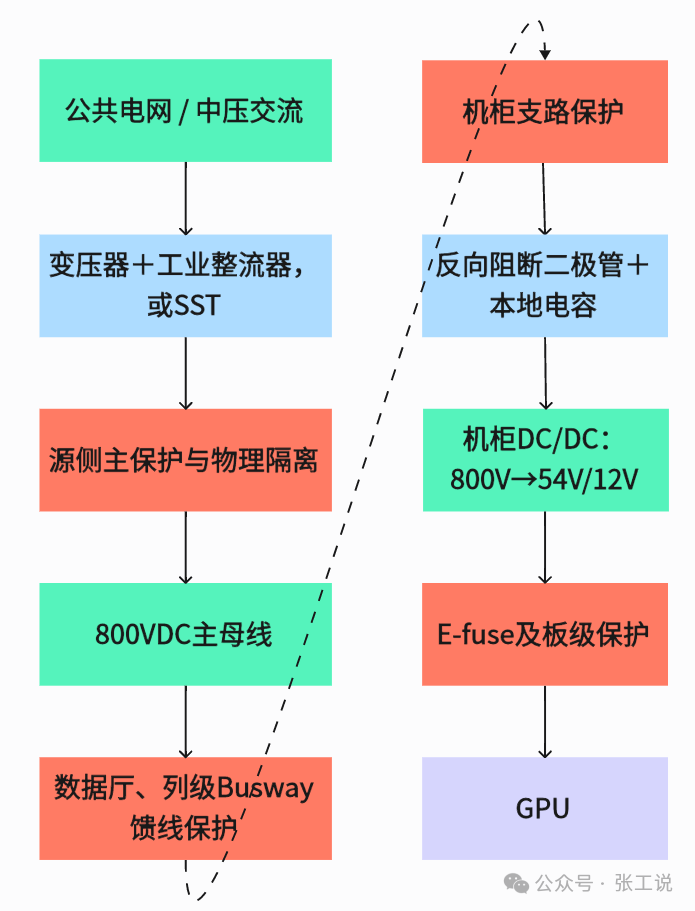

把这些设备放回整条配电链路就能看清楚：SSCB只是其中很关键的一环，但不是整套800VDC保护。

所以说

SSCB会成为800VDC数据中心非常重要的设备，特别是在机柜支路和需要高速选择性隔离的位置。

但把SSCB说成800VDC保护的全部，反而低估了这个系统的复杂度。

真有一只机柜短路，上游变换器能不能先把故障电流压住？SSCB、SSHCB或熔断器能不能只切这一柜？电子开关切完以后，有没有机械断路器和隔离开关把回路真正断开，方便后面检修？其他机柜的电容会不会顺着母线向故障点放电？母线电压掉下来的那几毫秒，健康GPU靠什么撑住？如果故障发生在机柜内部，E-fuse能不能把它限制在板卡这一层？

任何一个环节都不能靠“固态断路器”四个字代替。

800VDC最后能不能落地，也不取决于我们能不能做出一只更快的SSCB。
